歡迎光臨廣州鑫盛洋新材料有限公司官網(wǎng)

案例分享：真絲綢三防整理效果的關鍵控制參數(shù)研究

發(fā)布時間：

2025/06/30

來源：

網(wǎng)站

一、概述

在紡織品的三防整理加工過程中，焙烘溫度是一個極為關鍵的工藝參數(shù)，它所產生的影響是多維的。針對不同面料也會在其性能方面有或多或少的影響，復雜且多樣。不同的面料具有各自獨特的纖維結構、化學組成和物理性能，這就決定了它們對焙烘溫度的敏感度各不相同。以真絲綢面料為例，真絲綢以其柔軟光滑的手感、優(yōu)雅的光澤和良好的吸濕性而備受青睞，但同時它也存在一些性能上的短板，其中抗皺性能和抗起毛起球性能是需要重點關注的方面。

從抗皺性能來看，真絲纖維的主要成分是蛋白質，其分子鏈之間的作用力相對較弱，在受到外力作用時容易發(fā)生變形且難以恢復。焙烘溫度會影響真絲纖維的分子結構和聚集狀態(tài)。從抗起毛起球性能來看，真絲面料在穿著和使用過程中，由于纖維之間的摩擦和外力的作用，表面的纖維容易被拉出形成毛茸，進而相互糾纏形成小球，影響面料的美觀和使用壽命。焙烘溫度會影響真絲纖維的表面性能和強度。

二、真絲面料焙烘溫度考察

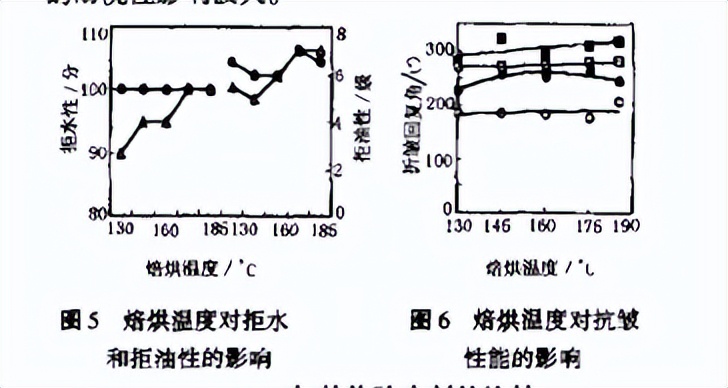

試驗條件：三防整理劑30g/L，交聯(lián)劑10%，焙烘時間2min。試驗結果乳下圖：

從試驗結果可知，當焙烘溫度達到175℃時，拒水和拒油性能最好，而且耐洗。隨著焙烘溫度的提高，折皺回復角明顯增加。很顯然，隨著焙烘溫度的提高，整理劑在蠶絲纖維上的成膜性增強，而且與蠶絲的交聯(lián)性能也提高，因此拒水和拒油的耐洗性增加，抗皺性能提高更為明顯。值得一提的是，隨著焙烘溫度的提高，真絲綢白度略有下降的趨勢。

三、大貨生產試驗

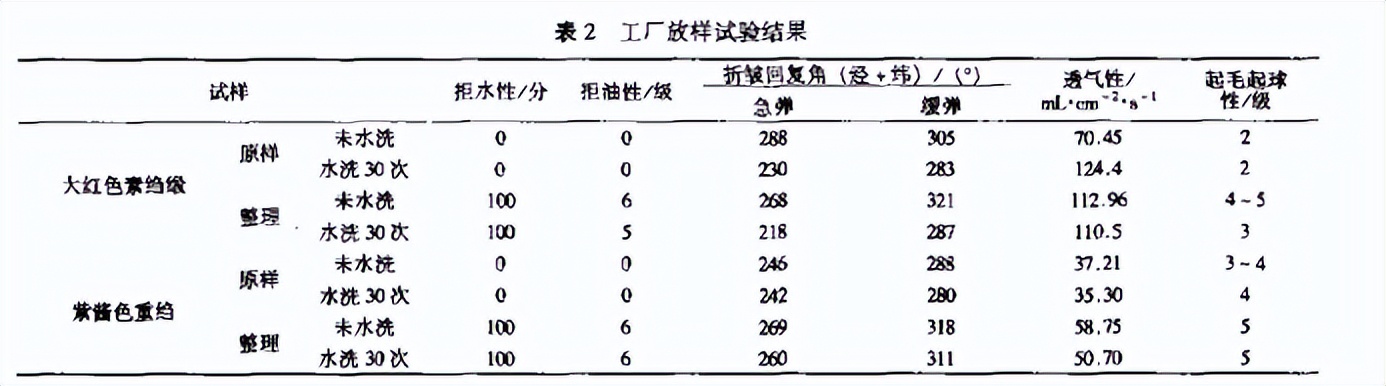

為了使研究結果在工廠生產實際中得到驗證，我們進行了生產放樣試驗，試驗的面料為染色真絲素縐緞和重縐，試驗結果詳見下表。

由上表中的結果可知，三防整理劑整理過的真絲綢，可賦予真絲綢優(yōu)良的、耐久的拒水拒油和抗起毛起球性能，提高了素縐緞和重縐的抗皺性，而且經(jīng)30次洗滌后真絲重縐仍保持了較好的抗皺性能。

四、結論

焙烘溫度對整理效果的耐洗性影響較大的同時對于真絲綢面料的抗皺和抗起毛起球性能同樣有影響，本文試驗考察了真絲綢的最佳焙烘溫度，且進行了放大試驗，最終得出了最佳焙烘溫度。

當焙烘溫度適宜時，能夠使真絲纖維內部的分子鏈重新排列，增強分子間的作用力，從而提高面料的抗皺性能。有研究發(fā)現(xiàn)，在一定的溫度范圍內，隨著焙烘溫度的升高，真絲面料的折皺回復角會有所增大，即抗皺性能有所提升。但如果溫度過高，會使真絲纖維中的蛋白質發(fā)生變性，破壞其原有的分子結構，導致纖維變脆，抗皺性能反而下降。而且過高的溫度還可能使真絲面料的顏色發(fā)生變化，影響其外觀質量。

合適的焙烘溫度可以使整理劑在真絲纖維表面形成一層均勻的保護膜，減少纖維之間的摩擦，降低起毛起球的可能性。同時，也能增強纖維的強度，使纖維不易被拉出。但如果焙烘溫度不合適，比如溫度過低，整理劑形成的保護膜不夠牢固，無法有效減少摩擦；溫度過高則可能損傷纖維，使纖維強度降低，更容易起毛起球。因此，對于真絲綢面料的三防整理加工，精確控制焙烘溫度不僅對整理效果的耐洗性影響極大，對于改善其抗皺性能和抗起毛起球性能至關重要。
