歡迎光臨廣州鑫盛洋新材料有限公司官網(wǎng)
深度解析防水革性能五大檢測(cè)方法，全面揭秘檢測(cè)流程
作者：
鑫盛洋
來(lái)源：
紡織功能整理
發(fā)布時(shí)間：
2025-07-10 11:39
在測(cè)定防水革的防水性能時(shí)，一般而言，對(duì)于具備良好防水性的防水革，其評(píng)判標(biāo)準(zhǔn)為：在6至24 小時(shí)的時(shí)長(zhǎng)范圍內(nèi)，且皮革長(zhǎng)度伸縮幅度達(dá)15%的條件下，透水值需低于20%。然而，依據(jù)皮革的不同類型及其應(yīng)用目的，還存在著處于中間水平的等級(jí)劃分。本文介紹幾種較為常見的測(cè)試方法。
1、靜態(tài)吸水法
測(cè)試方法：取一塊規(guī)格為10厘米×10厘米的皮革樣品，將其浸沒于蒸餾水中，持續(xù)浸泡兩小時(shí)。待浸泡結(jié)束，用濾紙仔細(xì)擦拭皮革表面，以去除附著在上面的水分。隨后，精確稱取皮革此時(shí)的重量，通過對(duì)比皮革浸泡前后的重量變化，進(jìn)而計(jì)算出該皮革的吸水率（%）。當(dāng)皮革樣品浸置于水中時(shí)，若其吸水質(zhì)量分?jǐn)?shù)低于30%，則表明該皮革具備較為優(yōu)良的靜態(tài)吸水性。
2、沉浮法
來(lái)源：日本人依據(jù)臨界表面張力與防水性之間的關(guān)聯(lián)，從紡織行業(yè)借鑒了一種簡(jiǎn)便方法——沉浮法，用以測(cè)定皮革的臨界表面張力，進(jìn)而憑借臨界表面張力的數(shù)值來(lái)評(píng)估皮革的防水性能。
測(cè)試方法：在測(cè)試之前，先將被測(cè)皮革樣品切成邊長(zhǎng)為1-2 mm 的正方形測(cè)試樣，隨后將測(cè)試樣放入不同配比的水 - 正丁醇混合溶液中，為確保測(cè)試環(huán)境的穩(wěn)定性，需將其放置在室溫且密閉的環(huán)境下，并靜置一段時(shí)間。觀察測(cè)試樣在混合溶液中沉浮情況，然后通過作圖便可求得所測(cè)皮革樣品的臨界表面張力，以此來(lái)表征其防水性能。
判斷標(biāo)準(zhǔn)：通常情況下，經(jīng)由沉浮法測(cè)得的皮革樣品臨界表面張力越低，表明該皮革樣品的防水性能越佳。這是因?yàn)檩^低的臨界表面張力意味著皮革表面對(duì)液體的排斥能力更強(qiáng)，液體更難以在其表面鋪展和滲透，從而有效地阻止了水分的侵入，進(jìn)而體現(xiàn)出更為卓越的防水性能。
3、噴淋法
來(lái)源：借用美國(guó)化學(xué)師和印染師協(xié)會(huì) AATCC22-1998 測(cè)定紡織品纖維防水性的美國(guó)國(guó)家標(biāo)準(zhǔn)
測(cè)試方法：將試樣套于直徑為152毫米的金屬環(huán)上，使其正面朝上，之后，把帶有試樣的金屬環(huán)放置在測(cè)試儀的置物臺(tái)上。放置時(shí)，需特別注意試樣的位置，要保證試樣環(huán)的中心與噴淋圖案環(huán)的中心精確對(duì)準(zhǔn)（注：具有斜紋、珠地或類似條紋結(jié)構(gòu)的試樣，將試樣環(huán)置于置物臺(tái)上時(shí)，應(yīng)使條紋方向與水流方向呈對(duì)角線放置）
把250毫升、溫度為27±1℃的去離子水倒入測(cè)試儀的漏斗中，讓其在25-30秒內(nèi)均勻噴淋至試樣上。噴淋時(shí)間必須嚴(yán)格控制在25 - 30秒之間，噴淋結(jié)束后，手持試樣環(huán)的一側(cè)，將試樣正面朝下，迅速朝著一硬物敲擊另一側(cè)一次。隨后，將試樣水平旋轉(zhuǎn)180°，手持原敲擊處，迅速敲擊原握持處，以去除試樣表面部分未潤(rùn)濕的水珠。按照上述操作步驟，依次完成其余兩塊試樣的測(cè)試。

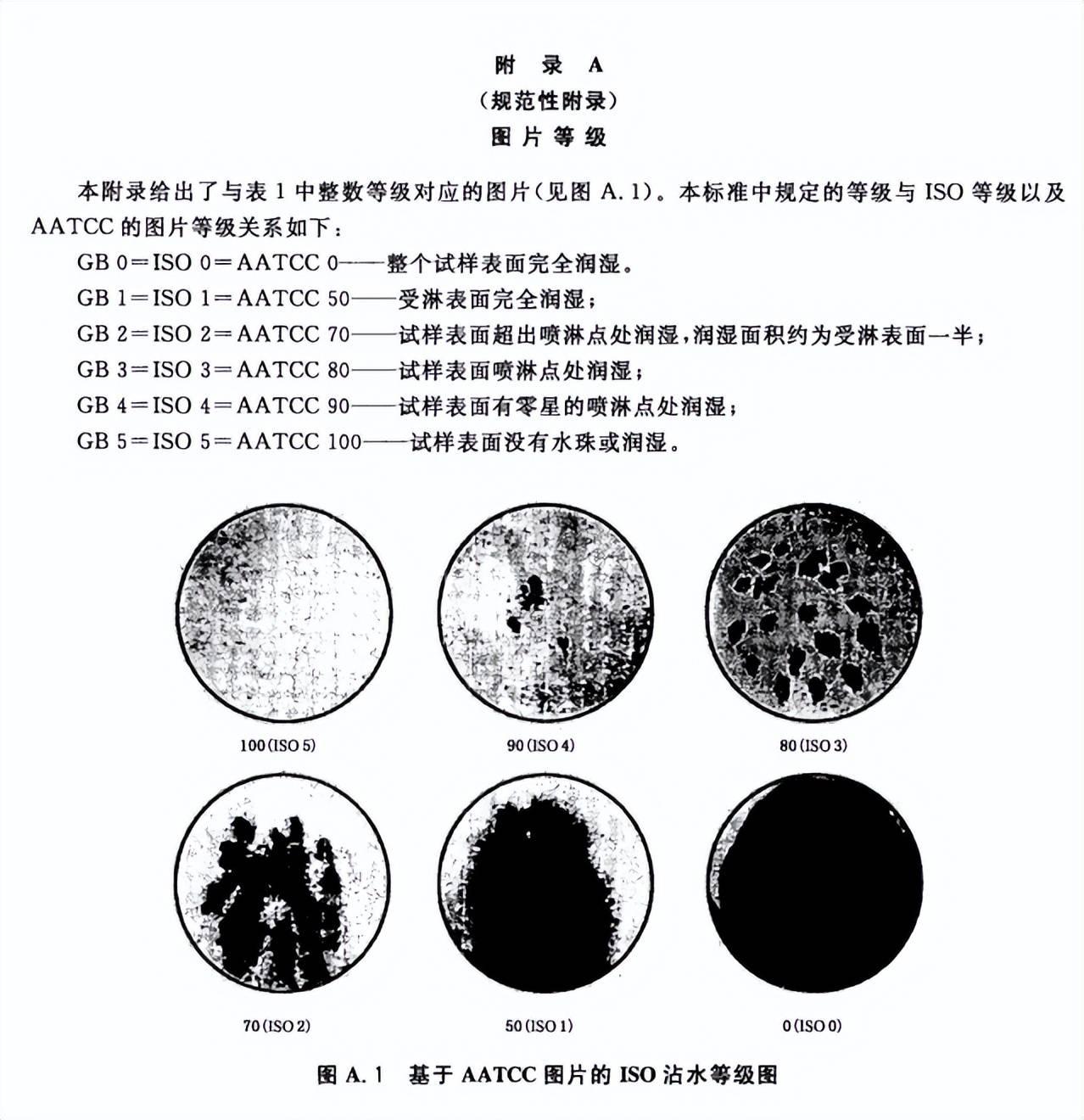

判斷標(biāo)準(zhǔn)：將皮革經(jīng)噴淋后留下的水跡圖樣與標(biāo)準(zhǔn)比樣卡比較，即可測(cè)出皮革的防水等級(jí)。
4、Maeser-Tests
來(lái)源：Maeser-Tests 是北美的主要測(cè)試方法。
測(cè)試方法：將防水皮革試樣置于水槽之內(nèi)，于皮革之上放置鐵片與鐵球，以此施加一定壓力；同時(shí)，在皮革下方注入適量的水。之后，精準(zhǔn)安裝好用于檢測(cè)皮革耐曲折性能的儀器。待儀器調(diào)試完畢，開啟儀器，皮革開始進(jìn)行反復(fù)曲折運(yùn)動(dòng)，在此期間，水試圖透過皮革。鑒于鐵具備良好的導(dǎo)電性，一旦水透過皮革與鐵片、鐵球接觸形成導(dǎo)電通路，電流隨即產(chǎn)生。此時(shí)，這一現(xiàn)象表明水已經(jīng)成功透過皮革，需立刻精確記錄下皮革所經(jīng)歷的曲折次數(shù)。
皮革的防水性能主要由兩個(gè)關(guān)鍵因素決定，其一為水的滲透情況，以皮革在水滲透前所能承受的彎曲次數(shù)來(lái)體現(xiàn)；其二是動(dòng)態(tài)吸水量，以質(zhì)量分?jǐn)?shù)加以衡量。當(dāng)皮革承受的彎曲次數(shù)超過15000 次，且仍未出現(xiàn)水滲透現(xiàn)象時(shí)，則表明該皮革擁有較為出色的防水性能。

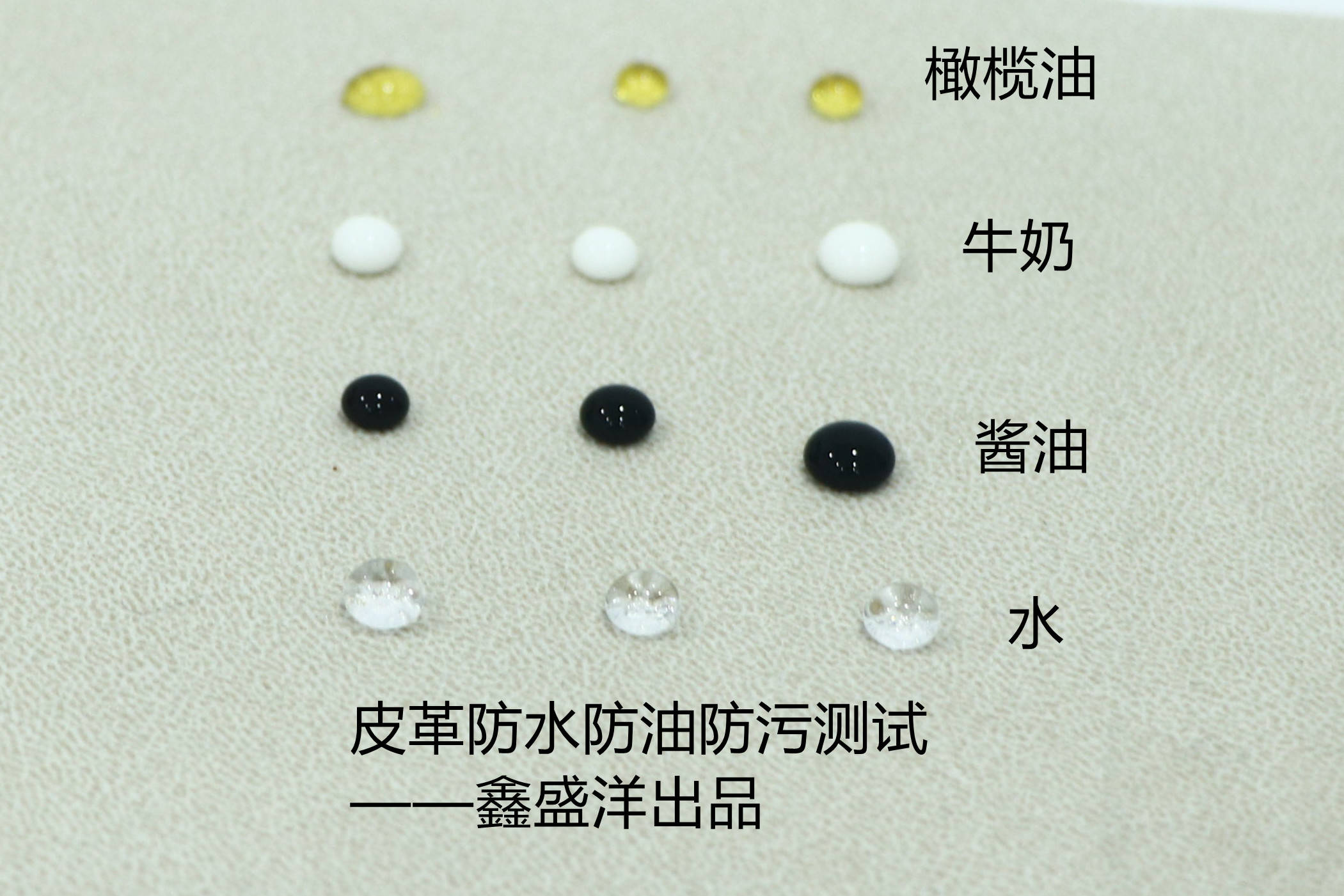

5、滴水試驗(yàn)法
來(lái)源：類似于國(guó)內(nèi)測(cè)試面料的防油等級(jí)
原理：鑒于不同體積分?jǐn)?shù)的異丙醇水溶液具有各異的表面張力，可依據(jù)表面張力的不同將其劃分為 0 至 10 個(gè)等級(jí)。
測(cè)試方法：將按不同比例調(diào)配而成的水和異丙醇混合液，使用滴管以 5 毫米的間距逐滴滴加至皮革表面。當(dāng)某一等級(jí)的異丙醇水溶液無(wú)法在皮革表面鋪展?jié)櫇駮r(shí)，這表明皮革的表面張力小于該溶液的表面張力。此時(shí)，需采用高一級(jí)別的溶液繼續(xù)進(jìn)行試驗(yàn)，直至皮革表面能夠被溶液潤(rùn)濕為止。最后，將皮革所能通過的最高等級(jí)確定為該皮革的防水等級(jí)。
上一頁(yè)
相關(guān)新聞
