歡迎光臨廣州鑫盛洋新材料有限公司官網(wǎng)
純棉面料防水和耐靜水壓特性工藝流程探究報(bào)告
發(fā)布時(shí)間：
2025/07/02
來源：
網(wǎng)站
一、概述不同工藝流程優(yōu)缺點(diǎn)

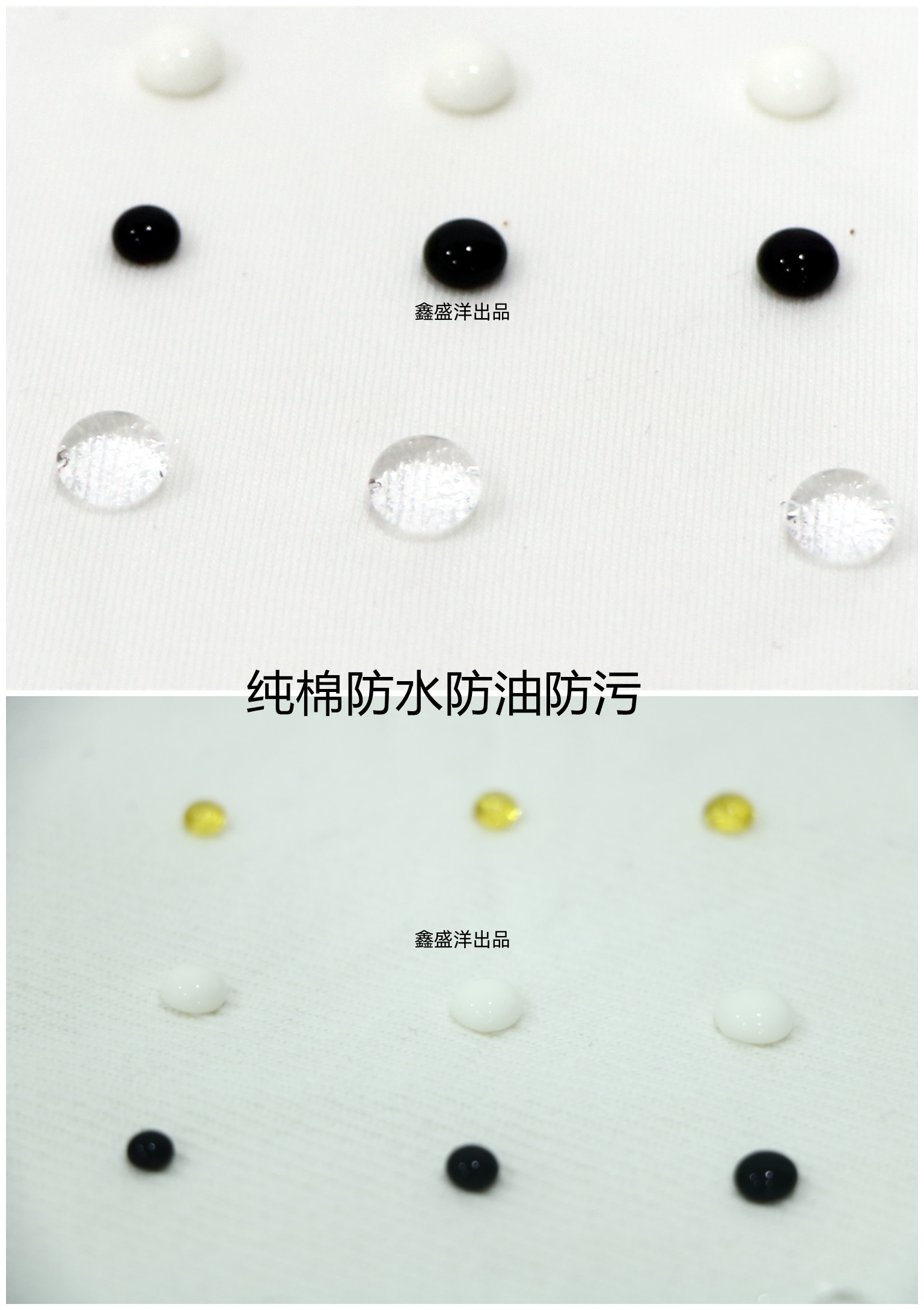

一步法中使用拉幅定形機(jī)，面料軋料后進(jìn)入定形機(jī)烘房，烘干與焙烘過程一起進(jìn)行， 生產(chǎn)效率高，適用于大多數(shù)防水整理。拉幅→焙烘兩步法使用拉幅定形機(jī)軋料烘干后，再進(jìn)行焙烘，此工藝流程的穩(wěn)定性高。
二、簡介工藝流程

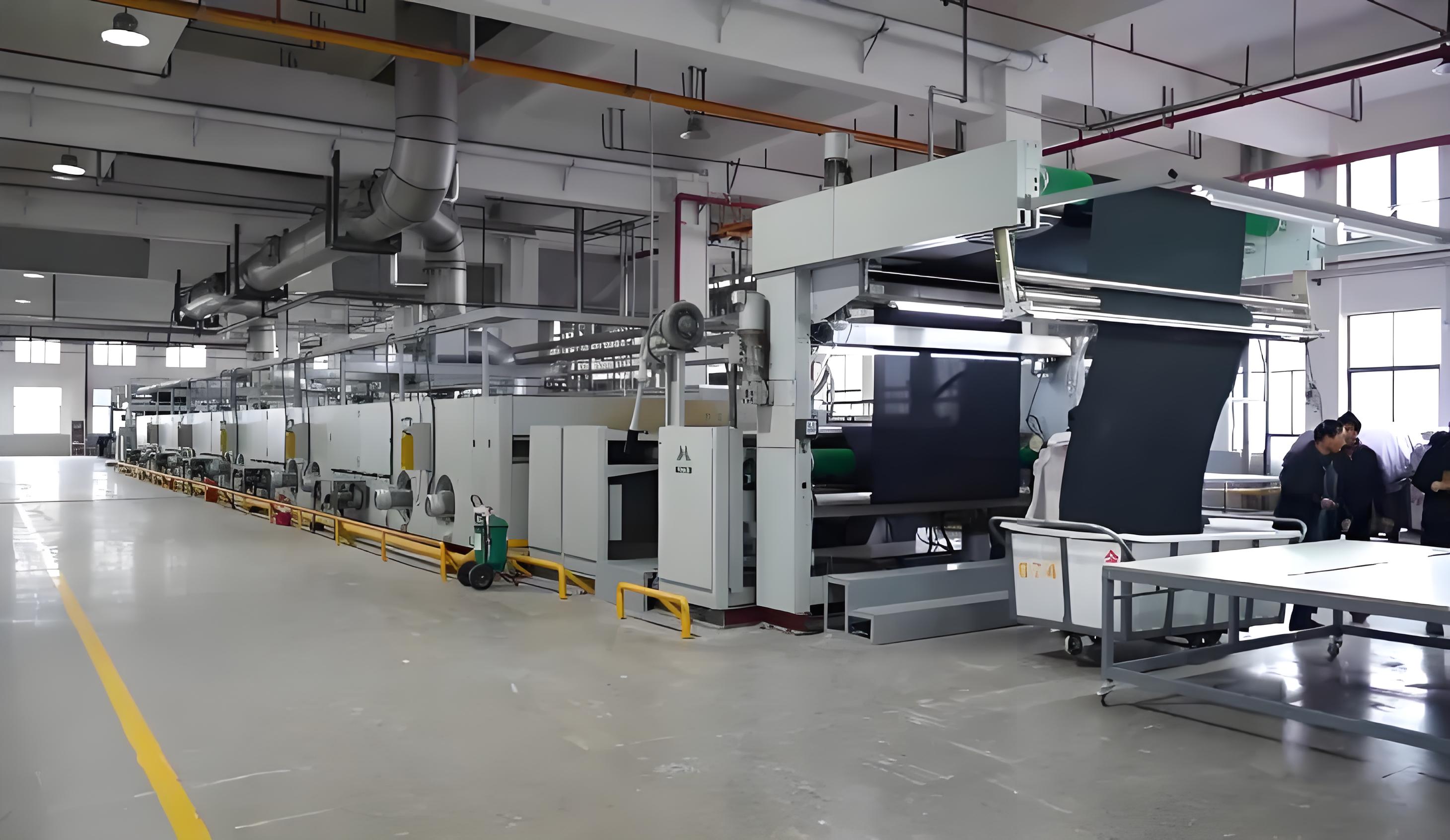

1、拉幅焙烘一步法工藝：拉幅機(jī)浸軋助劑（提前配置好的工作液，如：XSY-C317: 80g/l），溫度170℃，時(shí)間3.5min。
2、拉幅→焙烘兩步法工藝：拉幅機(jī)浸軋助劑（提前配置好的工作液，如：XSY-C317: 80g/l），烘干溫度120℃，烘干時(shí)間60s） →焙烘（溫度170℃，時(shí)間3min）。
三、試驗(yàn)結(jié)果和結(jié)論

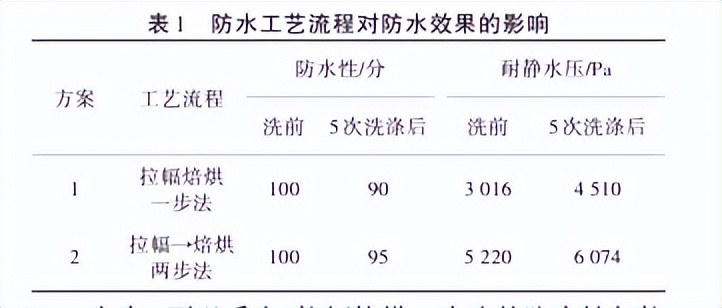

使用上述不同的防水工藝流程對(duì)純棉面料進(jìn)行防水整理，結(jié)果如表1所示。
由表1可以得出，拉幅焙烘一步法的防水性與拉幅→焙烘兩步法差異不大，主要影響在耐靜水壓。拉幅焙烘一步法的耐靜水壓性能明顯低于拉幅→焙烘兩步法。這是因?yàn)橐徊椒ㄖ苯痈邷乇汉?，即使降低車速、延長工作液的滲透時(shí)間，但工作液仍無法做到超越二步法的完全滲透織物，無氟防水劑在織物表面交聯(lián)，影響面料的耐靜水壓。
綜上所述，如果對(duì)于耐靜水壓有高要求的面料，建議在工藝上使用拉幅→焙烘兩步法，如只要求防水效果的面料可以從經(jīng)濟(jì)角度出發(fā)，選擇拉幅焙烘一步法。
解決方案
Solution
更多客戶案例
