歡迎光臨廣州鑫盛洋新材料有限公司官網(wǎng)
納米科技革新滌塔夫面料，三防整理效果卓越，軋光技術(shù)更亮眼
作者：
鑫盛洋
來(lái)源：
紡織功能整理
發(fā)布時(shí)間：
2025-06-06 15:51
一、軋光整理對(duì)三防整理的影響
在紡織面料的后整理工藝中，軋光整理是一種常見(jiàn)的處理方式，然而它卻會(huì)給面料的三防性能帶來(lái)不容忽視的影響。
軋光整理主要是通過(guò)機(jī)械壓力和溫度的作用，使面料表面更加光滑、平整，改善面料的外觀和手感。但從微觀層面來(lái)看，這種整理方式會(huì)對(duì)已經(jīng)形成的三防結(jié)構(gòu)造成破壞。面料的三防效果往往依賴于其表面特殊的化學(xué)結(jié)構(gòu)和物理形態(tài)，這些結(jié)構(gòu)能夠阻止水、油和污漬的附著和滲透。而軋光整理過(guò)程中的壓力和高溫，會(huì)擠壓面料纖維，改變其表面的微觀結(jié)構(gòu)，使得原本有序排列的三防分子層被打亂。
為了解決軋光整理帶來(lái)的這一問(wèn)題，我們引入了納米級(jí)耐久陰干三防整理劑XSY-C618。因其獨(dú)特的納米級(jí)結(jié)構(gòu)，致使面料在進(jìn)行軋光整理時(shí)，其三防效果不會(huì)出現(xiàn)明顯的降低，依然能夠保持良好的防水、防油和防污性能。故本次小編分享使用納米級(jí)耐久陰干三防整理劑處理滌塔夫面料，后再進(jìn)行軋光整理。
二、滌塔夫面料的防水防油防污處理案例
1、基本要求：面料使用滌塔夫面料，其克重為80g/m2和門幅150cm，三防要求達(dá)到初始防水100分，防油6級(jí)，洗滌20次后，自然晾干，防水80分，防油5級(jí)。且后期需要進(jìn)行軋光整理，要求整理后防水防油效果不出現(xiàn)下降現(xiàn)象。
2、滌塔夫面料三防整理過(guò)程簡(jiǎn)介
此次我們聚焦的滌塔夫面料，經(jīng)分析發(fā)現(xiàn)其具有“薄”這一顯著特征，而這一特性會(huì)在加工過(guò)程中引發(fā)兩個(gè)需要重點(diǎn)關(guān)注的問(wèn)題。一是在進(jìn)行防水加工時(shí)，薄面料極易產(chǎn)生防水斑，同時(shí)導(dǎo)致局部的防水性能出現(xiàn)差異，降低了面料整體的防水效果。這是因?yàn)楸∶媪系睦w維結(jié)構(gòu)相對(duì)疏松，纖維之間的空隙較大。二是還會(huì)導(dǎo)致防水劑在布面上分布不均勻，進(jìn)而在烘干后形成斑紋。

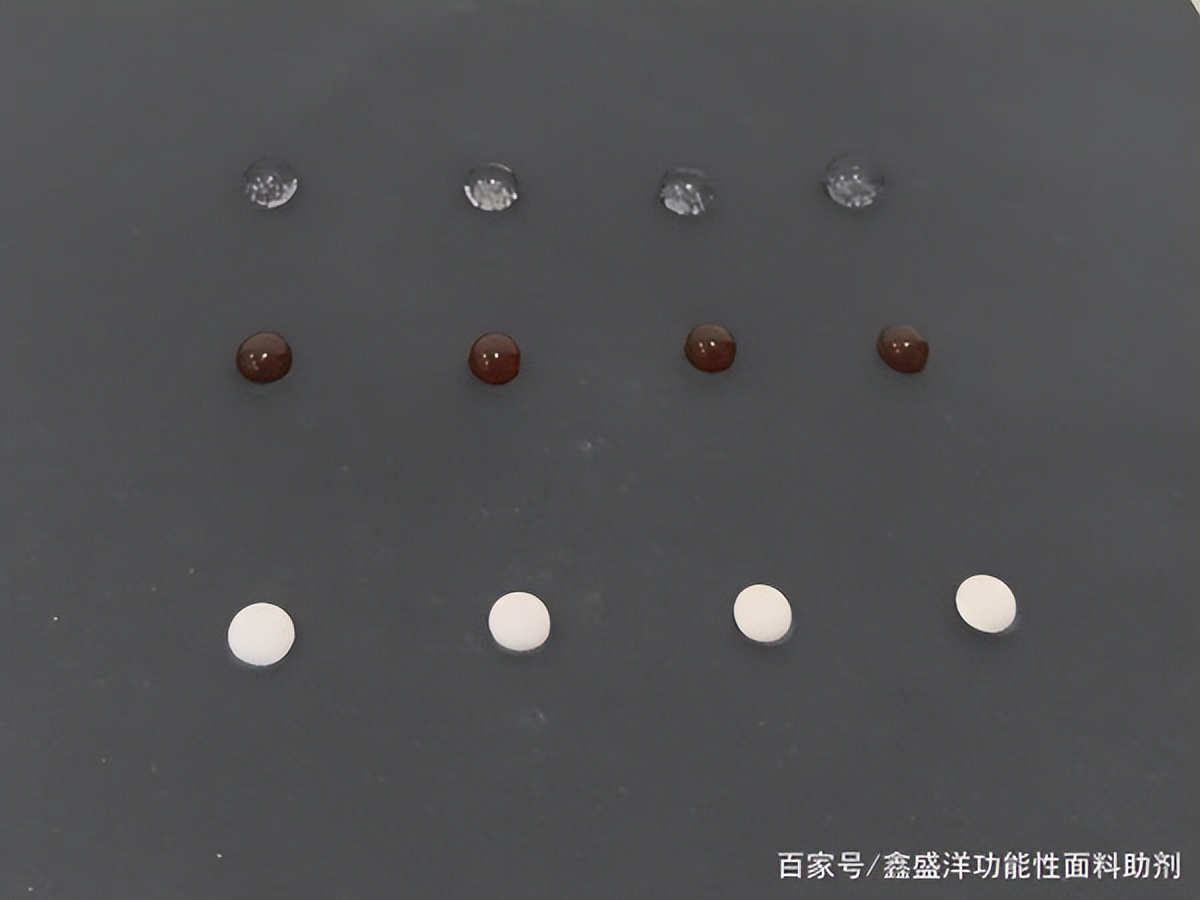

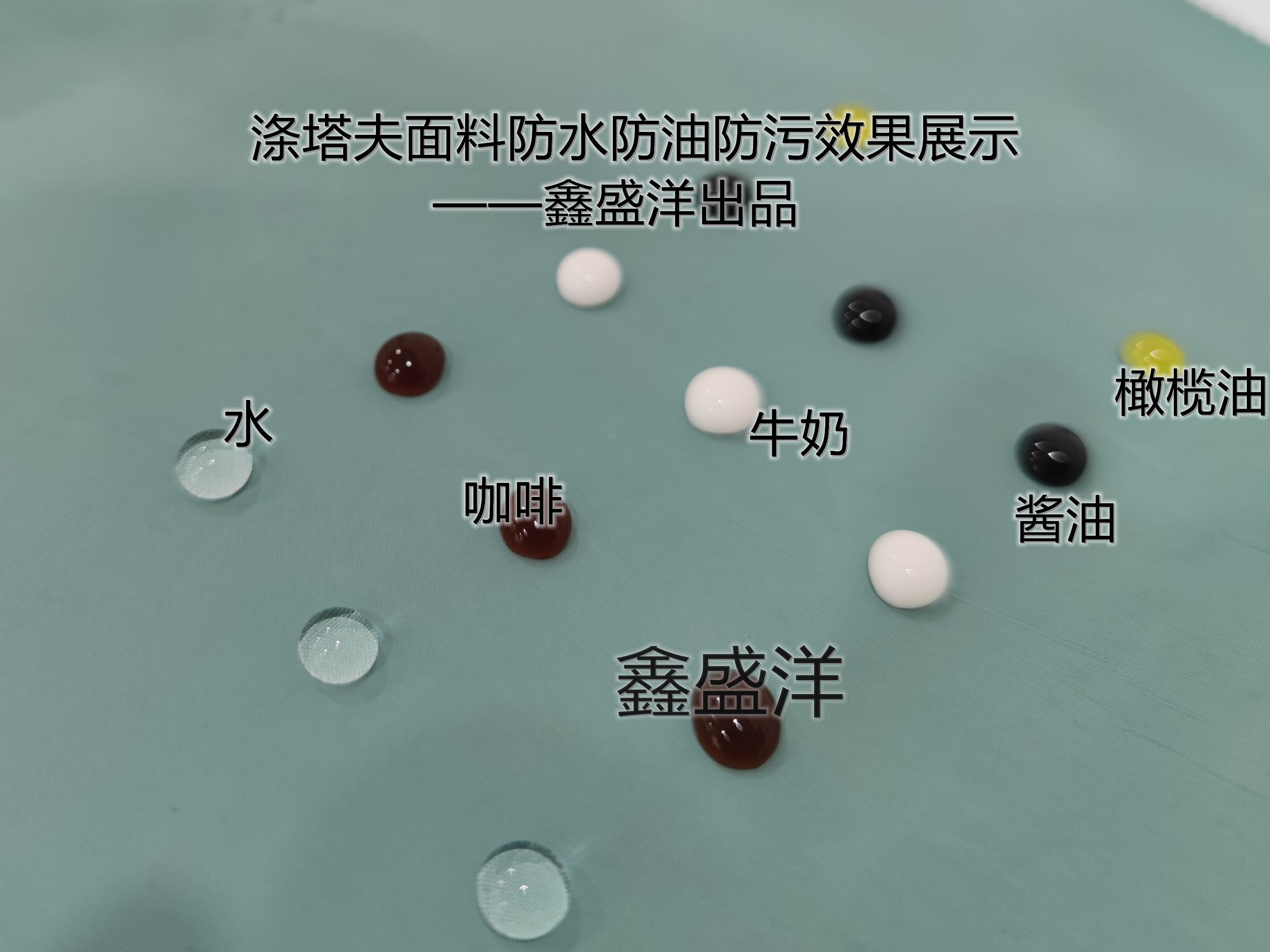

滌塔夫面料防水防油防污效果圖
基于上述情況，此款面料對(duì)于防水劑的滲透性能以及分子量大小有著極為嚴(yán)格的要求，針對(duì)這一情況，我們選用了納米級(jí)的XSY-C618耐久陰干三防整理劑來(lái)開展測(cè)試工作。首先，它具有較小的分子量，納米級(jí)可均勻地分布在布面上；其次，它在加工時(shí)泡沫會(huì)較少，不容易產(chǎn)生泡沫斑；最后，此款面料優(yōu)點(diǎn)在于低用量高效果，性價(jià)比高。
通過(guò)分析和對(duì)比，我們率先依據(jù)工廠的實(shí)際條件開展了測(cè)試工作。經(jīng)過(guò)嚴(yán)謹(jǐn)且細(xì)致的測(cè)試流程后，所獲得的測(cè)試數(shù)據(jù)呈列于下方表格之中：

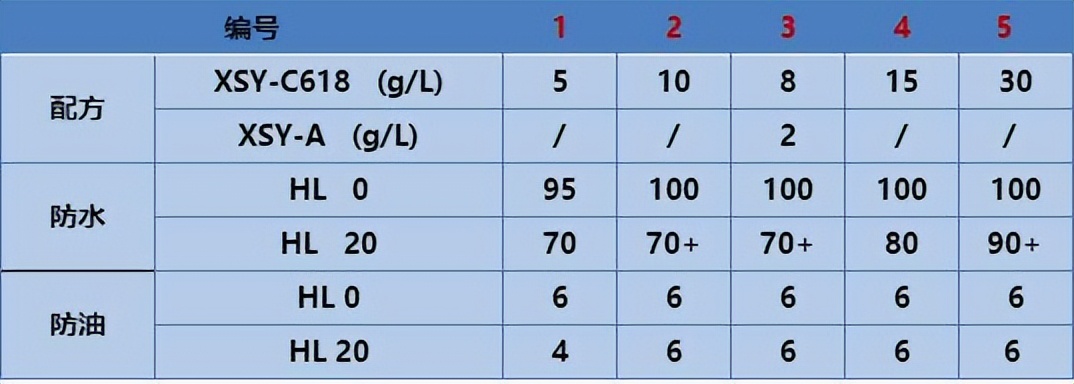

測(cè)試結(jié)果
從上述表格的數(shù)據(jù)能夠得出，三防整理劑的用量在30g/L的濃度時(shí)，三防性能最優(yōu)，且洗后效果也最優(yōu)。工廠在完成面料的三防整理工序之后，進(jìn)一步開展了軋光整理操作。經(jīng)過(guò)嚴(yán)格測(cè)試，洗前的評(píng)分達(dá)到了100分，洗后的評(píng)分亦有80分，這一結(jié)果完全能夠滿足既定的標(biāo)準(zhǔn)要求。
三、結(jié)論
基于這些豐富的實(shí)驗(yàn)經(jīng)驗(yàn)，鑫盛洋工程師能夠?yàn)槟拿媪先勒硖峁┖侠淼慕鉀Q方案。無(wú)論是您需要對(duì)普通的滌塔夫面料進(jìn)行常規(guī)的三防整理，還是對(duì)特殊規(guī)格、特殊用途的滌塔夫面料進(jìn)行定制化的整理，我們都能夠根據(jù)您的具體需求，結(jié)合面料的實(shí)際情況，制定出最適合的整理方案。綜合考慮面料的特性、整理工藝的可行性以及成本效益等因素，確保提供的解決方案既能夠滿足您對(duì)三防性能的要求，又具有較高的性價(jià)比。
上一頁(yè)
相關(guān)新聞
